مبدل حرارتی ایمکس مدل HE 120

کمپانی ایمکس Emaux مبدل حرارتی (Heat Exchanger) مناسب برای گرمایش آب در استخرهای خصوصی و عمومی بوسیله انتقال حرارت از انواع سیستم های پکیج گرمایشی و موتورخانه می باشد. مبدل های آب به آب ساده ترین و پرکاربردترین روش گرم کردن آب به خصوص در استخر می باشد. این مبدل ها به انواع دیگ های بخار، پمپ های حرارتی و سیستم های پنل های خورشیدی متصل می شود. ویژگی کلیدی:

• قابلیت کارکرد با انواع دیگ آبگرم فولادی و چدنی
• دارای پوششی از رنگ کوره ای و به رنگ آبی تیره
• پوسته خارجی مبدل بسیار دقیق جوش داده شده
• فشار 10 بار (مدار آب استخر) و 5 بار (مدار آب گرم)
• دارای براکت قابل تنظیم برای نصب و راه اندازی ساده و قابل انعطاف
• بدنه و کویل آن از جنس فولاد ضد زنگ AISI - 316 مقاوم در برابر اسید با کیفیت بالا
• کویل دارای لوله های بدون درز مجهز به محدودکننده جریان برای ظرفیت تبادل حرارت بالا
• در پنج سایز 40، 60، 75، 120و 200 کیلووات، مناسب برای استخرهای شنا تا 450 متر مکعب
• ...

ویژگی کلی مبدل حرارتی ایمکس مدل HE 120

مبدل حرارتی ایمکس مدل HE 120 برای گرمایش آب استخر و جکوزی بکار می رود. در این مبدل آب گرم دیگ از یک طرف وارد و آب سرد استخر از طرف دیگر، بدون اختلاط با یکدیگر، تبادل حرارت می‌کنند که در نتیجه آب جکوزی و یا استخر گرم می‌شود. استفاده از این نوع مبدل رایج‌ترین و ساده ترین روش برای گرم کردن آب جکوزی و استخر می‌باشد. این مبدل ایمکس بیشتر بعنوان مبدل جکوزی بکار می‌رود.

مبدل گرمایش استخری سری HE ایمکس دارای ابعاد کوچک بوده و بدلیل بهره‌وری از طراحی جدید، به آسانی نصب شده و با انواع مختلف سیستم های گرمایشی از جمله دیگ های آبگرم چدنی و فولادی، پکیج های گرمایش استخر، سیستم های گرمایش خورشیدی و هیت پمپ ها هماهنگ می‌باشد. مبدل گرمایش استخر به تنهایی کار گرمایش استخر را انجام نمیدهد بلکه نیازمند یک منبع گرمایشی اولیه بوده که آب داغ را تامین نموده و بوسیله تبادل، آب استخر یا جکوزی را گرم مینماید.

جزئیات و عملکرد مبدل حرارتی ایمکس مدل HE 120

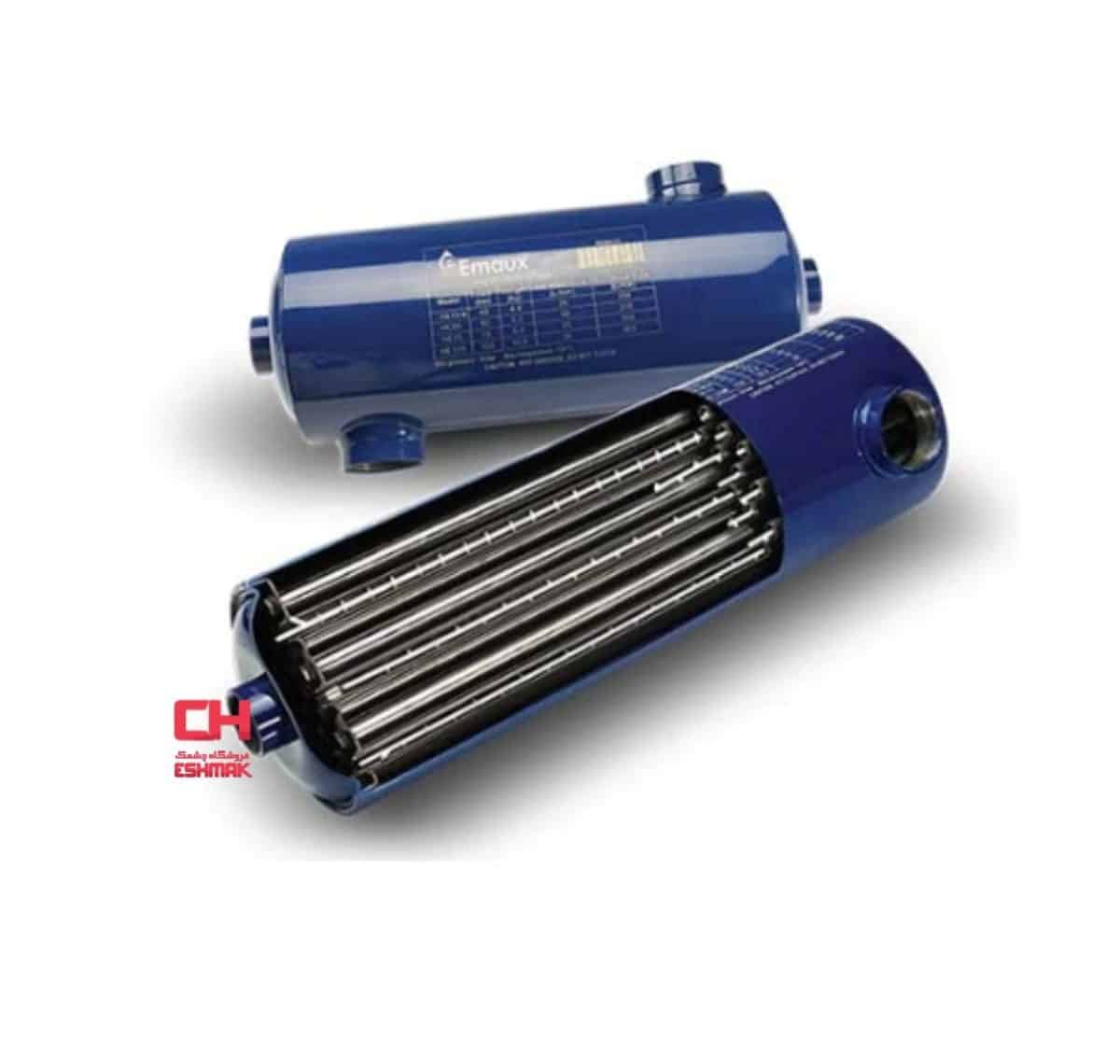

این مبدلم حرارتی ایمکس Emaux مدل HE 120، از مخزنی استوانه ای شکل با رنگ کوره ای به ضخامت 2.5 میلیمتر و آبی تیره تشکیل شده که کویل لوله را در داخل خود جای داده است. آب استخر و جکوزی و همچنین، آب گرم یک سیستم گرمایش Central، مانند بویلر، توسط پمپ به سمت مبدل هدایت می شود. در این مبدل های حرارتی یک جریان از داخل لوله ها یا تیوپهای صاف حرکت کرده و جریان دیگر در بین و اطراف تیوپها و در درون پوسته در حرکت می باشد به وسیله بافل ها در یک مسیر مشخص هدایت می شود. در داخل مبدل، آب استخر در پوسته و آب دیگ در کویل، جریان پیدا می کند و حرارت به صورت غیر مستقیم و از طریق دیواره لوله، از آبی با دمای بالاتر به آبی با دمای پایین تر منتقل می شود درون لوله های مبدل حرارتی ایمکس به دلیل افزایش تماس آب با سطوح داخلی لوله از فین هایی با جنس پلی پروپیلن PP استفاده می شود. که کمک شایانی برای افزایش راندمان گرمایشی می باشد مبدل های ایمکس Emaux سری HE در پنج سایز مختلف 40، 60، 75 ، 120 و 200 کیلووات قابلیت تامین گرمایش استخرهای سرپوشیده تا 120 متر مکعب (سیکل تصفیه 8 ساعته، گرمایش 12 ساعته) و استخر های روباز تا 90 متر مکعب (سیکل تصفیه 4 ساعته، گرمایش 12 ساعته) را دارد. توان تحمل فشار 10 بار در سیکل گردش آب استخر و 5 بار در سیکل گرمایش بویلر از دیگر مشخصه های مبدل حرارتی استخر ایمکس مدل HE40 می باشد. قطر لوله های داخلی 10 میلی متر و ضخامت آنها برابر با 0.6 میلی متر است.

1. فین از جنس پرو پروپیلن (PP)
2. بدنه دستگاه از جنس فولاد ضد زنگ استنلس استیل 316 به قطر 133 میلیمتر و ضخامت پوسته 1.5 میلیمتر
3. لوله های انتقال حرارت از جنس فولاد ضد زنگ استنلس استیل 316 به قطر 10 میلیمتر و ضخامت لوله 0.6 میلیمتر
4. پایه های نگهدارنده از جنس فولاد ضد زنگ استنلس استیل 31

اصالت کالا مبدل حرارتی ایمکس مدل HE 120
