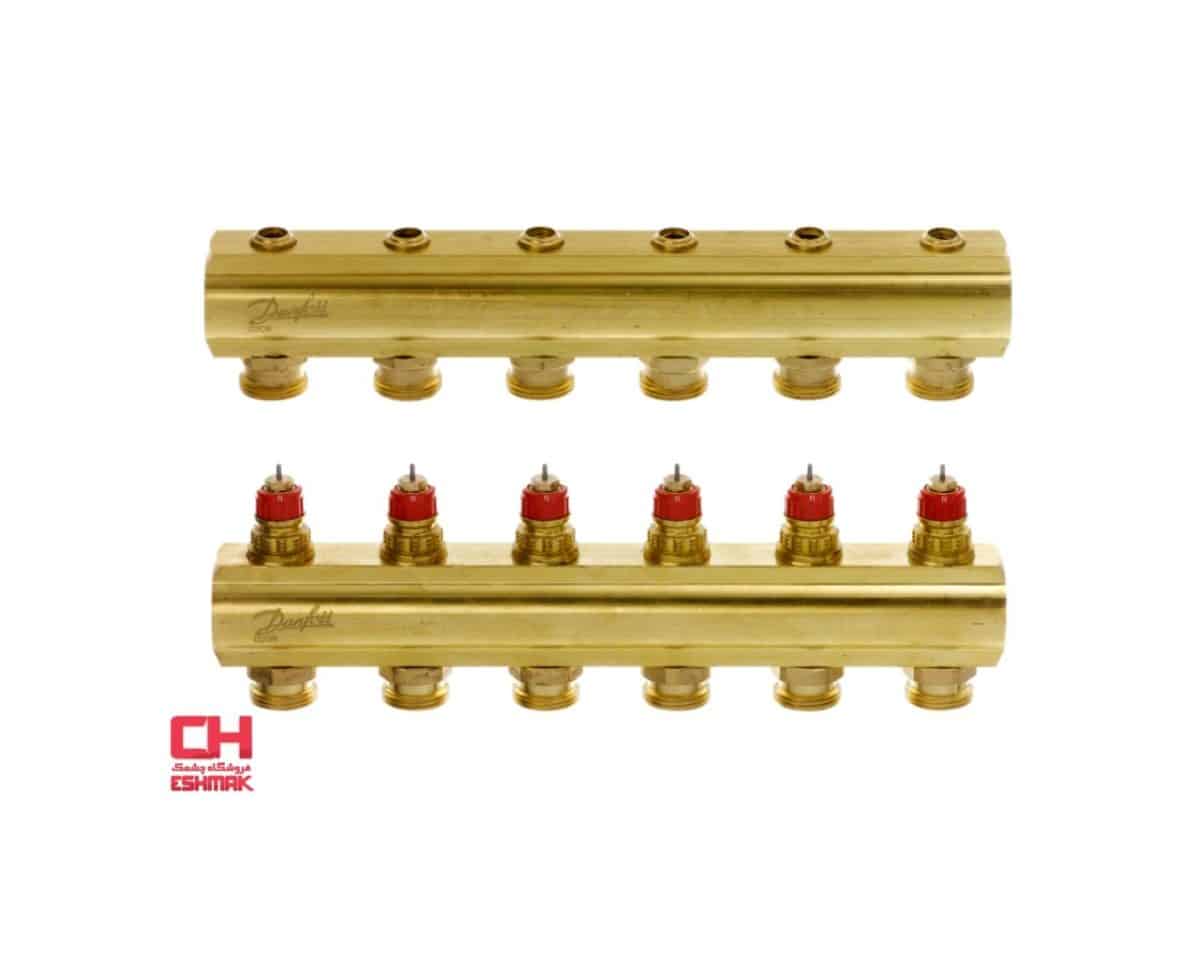

ست کلکتور گرمایش از کف دانفوس 6 انشعاب ساده FHF-6 مدل 088U0506

سیستم کلکتوری به عنوان یکی از مطمئن‌ترین روش‌های اجرای لوله کشی پیشنهاد می‌شود. کلکتور  FHF برای کنترل جریان آب در سیستم های گرمایش از کف استفاده می شود. هر لوله از سیستم گرمایش از کف به کلکتور متصل می شود، بنابراین کنترل جریان آب یا تامین گرما به هر اتاق در ساختمان به صورت جداگانه امکان پذیر است. کلکتور از یک کلکتور رفت و برگشت تشکیل شده است.

ویژگی کلیدی :

• وزن 3/58 کیلوگرم
• دارای 6 عدد انشعاب
• حداکثر فشار کاری 10 بار
• حداکثر دمای مایع 90 درجه سانتی گراد

تاسیس شرکت دانفوس (danfoss) به اول سپتامبر سال 1933، در مزرعه والدین مدسن کلوزن دانفوس (danfoss) بر میگردد. شرکت دانفوس(danfoss) یه یکی از شرکت های انحصاری و پیشگامان در جهان در زمینه راه حل های کارآمد و نوآورانه، استخدام بیش از 22.000  نفر و فروش در بیش از 100 کشور را دارد. این شرکت اولین بار در سال 1939 محصولات خود را به بازارهای اروپایی صادر کرد و درسال 1950 اولین نمایندگی خود را در ایالت متحده امریکا و آلمان تاسیس کرد. شرکت دانفوس، در دهه ۱۹۹۰ به صورت چشمگیری پیشرفت کرد و با کارخانجات صنعتی و شرکت های بزرگ چینی و روسی وارد کار شد. دانفوس يك شركت پیشرو جهاني در تولید و توسعه محصولات مکانیکی، الکترونیکی و کنترلی در صنایع مختلف می باشد. کیفیت بالا، نوآوری و ظاهر زیبای محصولات شرکت دانفوس دلیل تقاضای بالای محصولات این شرکت در بزرکترین بازارهای جهان می باشد. امروز، دانفوس نزدیک به ۵۰ خط تولید متفاوت دارد و حدود ۴ درصد از فروش خالص خود را در محصولات جدید و نوآورانه ای که قادر به صرفه جویی در مقدار زیادی انرژی و CO2 در جهان هستند، سرمایه گذاری می کند. در بخش محصولات اتوماسیون صنعتی دانفوس، کاربران به منبع کاملی از فن آوری با تمرکز ویژه بر نظارت (مانیتورینگ) یا کنترل فشار و دما، و کنترل سیال و غيره دسترسی پیدا می کنند. تنوع، قابلیت اطمینان، دوام، پایداری و نو آوری در محصولات، سبب ارتباط دائمی و طولانی مدت پرتقاضاترین صنایع دنیا با دانفوس شده است. فروشگاه چشمک به عنوان نماینده رسمی اتوماسیون ساختمانی و اتوماسیون صنعتی دانفوس در ایران با خدمات فنی و مهندسی قبل و پس از فروش ویژه در خدمت مشتریان گرامی می باشد.

عملکرد ست کلکتور گرمایش از کف دانفوس 6 انشعاب ساده FHF-6 مدل 088U0506

سیستم کلکتوری به عنوان یکی از مطمئن‌ترین روش‌های اجرای لوله کشی پیشنهاد می‌شود. در این روش، داخل یک جعبه مرکزی کلکتورهای آب رسانی و حرارتی  قرار گرفته و برای هر یک از دستگاه های مصرف کننده انشعاب گرفته می شود. این سیستم به دلیل عدم استفاده از اتصالات متعدد بین راهی، دسترسی مستقیم به عملکرد مصرف کننده‌ها از طریق جعبه مرکزی و نیز تعادل فشار آب، روشی متمایز از دیگر روش هاست. کلکتور  FHF برای کنترل جریان آب در سیستم های گرمایش از کف استفاده می شود. هر لوله از سیستم گرمایش از کف به کلکتور متصل می شود، بنابراین کنترل جریان آب یا تامین گرما به هر اتاق در ساختمان به صورت جداگانه امکان پذیر است. کلکتور از یک کلکتور رفت و برگشت تشکیل شده است. کلکتور تغذیه شامل امکان قطع تکی هر مدار و به عنوان یک گزینه نیز فلومتر می باشد. کلکتور برگشتی مجهز به شیرهای پیش تنظیم دانفوس است که تعادل هیدرولیکی بهینه را در سیستم تضمین می کند. سوپاپ ها می توان به صورت الکترونیکی توسط محرک های حرارتی کنترل می شود یا به عنوان واحدهای خودکار با استفاده از تنظیم کننده های دما از راه دور عمل می کند. کلکتور در ماژول های در حداکثر 12 خروجی عرضه می شود. علاوه بر این، قطعات گسترش برای اتصال کلکتورها به صورت سری در دسترس هستند. شیرهای توپی به عنوان گزینه ای برای قطع  بین کلکتور و سیستم در دسترس هستند. قطعات انتهایی FHF-EM و FHF-EA با هواکش دستی یا به طور متناوب با تهویه اتوماتیک، شیر پاکسازی عرضه می شوند. قطعات انتهایی در انتهای کلکتور قرار می گیرند.

مزایا و معایب استفاده از ست کلکتور گرمایش از کف دانفوس 6 انشعاب ساده FHF-6 مدل 088U0506

برای جلوگیری از نوسانات فشار آب بین مصرف کننده هایی که به طور همزمان استفاده می کنند، می توان از سیستم کلکتور گرمایش از کف دانفوس استفاده کرد. زیرا همه مصرف کننده‌ها از انشعاب مخصوص خود که به کلکتور یا همان تغذیه کننده اصلی متصل است، استفاده می‌کنند. حذف اتصالات در کف یکی دیگر از مزایای مهم سیستم کلکتوری می‌باشد. که ضریب اطمینان سیستم را تا ۹۹درصد بالا برده و بهره بردار با اطمینان خاطر فراوان می‌تواند به آینده لوله کشی ساختمان خود امیدوار باشد. در سیستم کلکتوری معمولا یک لوله اصلی آب تغذیه با قطر 25 یا 32 میلیمتر وارد جعبه کلکتور هر واحد شده و پس از اتصال به کلکتور آب سرد، تمامی مصرف کننده هایی را که هر یک جداگانه توسط لوله‌های سایز ۱۶ و یا ۲۰، و با شیر کلکتور مربوط به خود به این کلکتور متصل شده‌اند را تغذیه می‌کند. از کلکتور آب سرد یک لوله نیز به پکیج متصل می‌شود. تا آبگرم مورد نیاز کلکتور آبگرم را تامین کند. کلکتور آبگرم نیز همانند کلکتور آب سرد، بطور جداگانه و توسط شیر کلکتور‌های مجزا هریک از مصرف کننده‌ها را تغذیه می‌کند. البته گاهی سیستم کلکتوری می‌تواند با سیستم انشعابی ترکیب شود تا مصرف لوله و اتصالات کاهش یابد؛ به این روش، سیستم لوله کشی کلکتوری – انشعابی می‌گویند. کلیه این متعلقات توسط بست نگهدارنده کلکتور دانفوس DANFOSS درون جعبه نصب می‌شوند. به این ترتیب که برای سرویس‌های با مصرف بالا مثل سرویس کامل حمام، یک لوله 20 میلیمتری به سه راهی اولین مصرف کننده متصل می‌شود و سپس به مصرف کننده بعدی ولی با قطر کمتر(16 میلیمتر) می‌رسد. در روش کلکتوری – انشعابی، همه اتصالات در دیوار نصب می‌شوند. و هیچ اتصالی در کف قرار نمی‌گیرد. همچنین در این سیستم مدار لوله کشی دیگر دچار هواگرفتگی نمی‌شود؛ زیرا با نصب شیر هواگیری بر روی هر کلکتور عملا این مشکل که در سیستم سنتی انشعابی مرتب اتفاق می‌افتد رفع شده است. لازم به ذکر است که در سیستم کلکتوری مقدار مصرف لوله از روش سنتی انشعابی بیشتر است. ولی با در نظر گرفتن کاهش سایز لوله و اتصالات مصرفی، هزینه ریالی ناشی از افزایش متراژ لوله توجیه پذیر خواهد بود. به طور کلی می‌توان از سیستم لوله کشی به روش کلکتوری، به عنوان یک روش مطمئن و قابل استفاده در تمامی پروژها بخصوص پروژه‌های مسکونی نام برد و امید می‌رود که این سیستم لوله کشی بیش از گذشته در ساختمان‌ها مورد استفاده مهندسان و مجریان محترم قرار گیرد.

گارانتی و اصالت ست کلکتور گرمایش از کف دانفوس 6 انشعاب ساده FHF-6 مدل 088U0506

ست کلکتور گرمایش از کف دانفوس 6 انشعاب ساده FHF-6 مدل 088U0506 دارای 18ماه ضمانت و 10 ساله خدمات پس از فروش شرکت آبتین می باشند. شایان ذکر است فروشگاه چشمک نماینده رسمی شرکت آبتین می باشد.
