رله گازی شکوه مدل TMG 740

در یک مشعل اصلی ترین بخش، بخش کنترل کننده عملکرد مشعل می باشد که معمولا به آن رله می گویند. وظیفه رله مشعل کنترل ایمنی عملکرد مشعل و کارکرد صحیح آن و همچنین اعلام خرابی و وضعیت عملکرد مشعل می باشد.

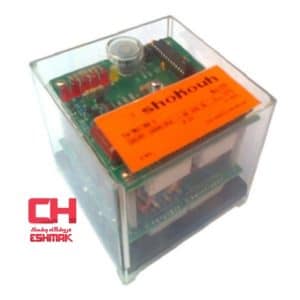

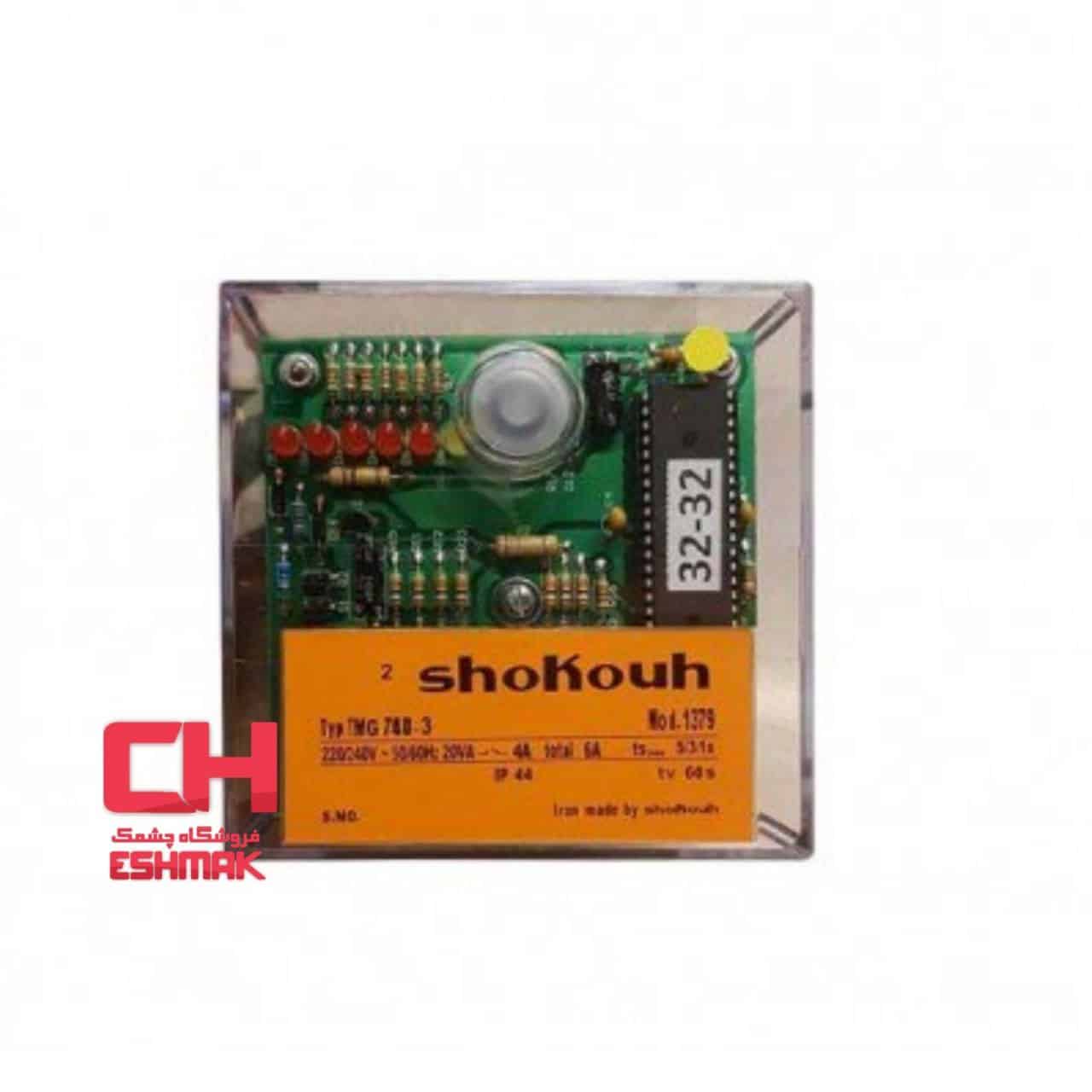

رله گازی شکوه مدل TMG740 وسیله ای جهت کنترل مشعل های دوگانه سوز که دارای قاب نسوز و نشکن پلی کربنات با ایمنی بالا است. این کنترلر به صورت کاملاً الکترونیکی بوده که دارای دکمه RESET یک LED راهنما و پیچ بستن به پایه که در قسمت بالای رله قرار دارد است.

شرکت شکوه الکترونیک یکی از تولید کنندگان موفق تجهیزات کنترل مانیتورینگ و اتوماسیون از جمله رله گازی بوده که با تکیه بر دانش فنی روز اروپا، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت را تولید می نماید.

• وزن 670 گرم
• توان مصرفی 5 ولت آمپر
• زمان جرقه زنی اولیه 3 ثانیه
• زمان تخلیه اولیه تقریبا 12 ثانیه
• فیوز سریع 10 آمپر یا 6 آمپر کند
• ولتاژ ورودی 220 ولت (180 تا 250 ولت)
• حداکثر جریان هر خروجی 2 آمپر و جمعا 6 آمپر
• دمای مجاز اطراف رله 10- درجه سانتیگراد تا 60 درجه سانتیگراد
• زمان تاخیر بازگشت به تنظیمات اولیه پس از خاموش شدن 1 ثانیه

نکات مهم قبل از بکارگیری رله گازی شکوه مدل TMG740

• تشخیص شعله: انواع آشکارساز شعله زیر می‌تواند مورد استفاده قرار گیرد:

1. الکترود یونیزاسیون (سوئیچ در موقعیت ION)، که در آن تغذیه اصلی یک اتصال زمین خنثی را فراهم می‌کند. مناسب برای مشعل‌های گازی (جرقه تاثیری بر سیگنال جریان ندارد)
2. حسگر UV نوع UVZ780 قرمز (سوئیچ در موقعیت UV) مناسب مشعل‌های گازی و دوگانه سوز و گازوئیل سوز

• هر کنترلر باید حداقل یک مرتبه در 24 ساعت خاموش گردد.
• برای نصب و جا بجایی رله کنترلر باید حتماً سوئیچ اصلی برق قطع باشد و مشعل از سیستم تغذیه جدا باشد. از بازکردن یا تعمیر کنترلر اکیدا خودداری نمایید.
• توجه داشته باشید هنگام استفاده از کنترلر پیچ اتصال محکم شده باشد تا از اتصال کامل کنترلر به پایه رله مطمئن شویم.
• استفاده از فیوز مناسب مطابق با مشخصات فنی کنترلر ضروری است. و اینکه فیوزهای اصلی باید به گونه ای انتخاب شوند که قبل از رسیدن جریان به مقادیر نامی موجود در مشخصات فنی رله، عمل کنند و برق را قطع نمایند. در غیر اینصورت در زمان رخداد اتصال کوتاه در هر قسمت از تجهیزات مشعل، ممکن است صدمات بسیار شدیدی به کنترلر، قطعات مشعل یا کاربر وارد شود.
• دقت شود که در صورتی که رله کنترلر TMG740 جایگزین رله دیگری (غیر از TMG740) می شود ممکن است لازم شود که سیم کشی را تغییر داد.
• رله کنترلر TMG740 یک وسیله الکترونیکی دقیق و با ایمنی بالاست و برای ایمنی مشعل و سیستم کاربری آن تحت نظر متخصصان شرکت شکوه الکترونیک تولید شده است. لطفا از بازکردن یا تعمیر آن اکیدا پرهیز نمایید.

گارانتی رله گازی شکوه مدل TMG740

تعویض ونصب و سرویس باید توسط افراد متخصص و مجاز انجام گیرد.

شرایط عدم گارانتی رله گازی شکوه عبارتند از:

• اگر حین کار کرد مشعل میله یون به بدنه اتصال کند، کنترلر به فاز خطا می‌رود.
• اگر ورودی GWRT (فشار گاز و ترموستات Hi-Lo) در هر مرحله قطع گردد سیستم به مرحله یک خواهد رفت.
• بعد از روشن شدن LED3 تا قبل از روشن شدن جرقه چنانچه شعله دیده شود کنترلر به فاز خطا می‌رود.
• چنانچه قبل از باز شدن SV (شیر اصلی گاز) این پایه از یک مسیر دیگر برقدار شود کنترلر به فاز خطا رفته LED6 روشن می‌شود و LED های 4 و 5 چشمک می‌زنند.
• چنانچه کنترلر به فاز خطا برود، تمام خروجی‌ها قطع و بعد از 0.5 ثانیه پایه آلارم برقرار می‌شود.
• مرحله بروز خطا توسط LED های 1 تا 3 و علت بروز خطا توسط LED های 4 و 5 نمایش داده می‌شود.
• وجه: سوئیچ زیر جعبه با توجه به نوع سنسور متصل شده تنظیم گردد.
• رله گازی شکوه مدل TMG740 داری 1 سال گارانتی شرکت اصلی می باشد
• نتیجه:
