رله مشعل
راهنمای انتخاب رله مشعل مناسب برای سیستم‌های گرمایشی
برای انتخاب رله مشعل مناسب، باید نوع سوخت، توان مشعل و نیازهای ایمنی را در نظر گرفت. رله‌های مشعل بر اساس نوع سوخت شامل گازسوز، گازوئیل‌سوز و دوگانه‌سوز هستند که هرکدام ویژگی‌های خاص خود را دارند.توان و ظرفیت مشعل نیز تعیین‌کننده نوع رله است؛ برای مشعل‌های کوچک، مدل‌های ساده و برای مشعل‌های صنعتی، مدل‌های پیشرفته‌تر با تایمر و کنترلرهای حفاظتی توصیه می‌شود.
ویژگی‌های ایمنی مانند کنترل شعله، بررسی عملکرد فن و شیر برقی از نکات مهم در انتخاب رله هستند.برندهای معتبر مانند ساترونیک، لاندیس و هانیول گزینه‌های قابل‌اعتمادی محسوب می‌شوند. انتخاب صحیح رله، عملکرد بهینه و ایمنی سیستم گرمایشی را تضمین می‌کند.
رله مشعل چیست و چگونه کار می‌کند؟
رله مشعل یک قطعه الکترونیکی است که در سیستم‌های گرمایشی برای کنترل عملکرد مشعل به کار می‌رود. این قطعه وظیفه روشن و خاموش کردن مشعل، بررسی وضعیت شعله و کنترل ایمنی سیستم را بر عهده دارد.عملکرد رله به این صورت است که پس از دریافت فرمان از ترموستات یا برد کنترل، ابتدا فن را برای تهویه روشن می‌کند.
سپس در صورت تأیید شرایط ایمن، جرقه‌زن و شیر برقی سوخت را فعال کرده و شعله را ایجاد می‌کند. در طول کار، رله وضعیت شعله را با استفاده از فتوسل یا الکترود یونیزاسیون بررسی می‌کند و در صورت خاموش شدن ناگهانی، جریان سوخت را قطع کرده و سیستم را خاموش می‌کند تا از حوادث احتمالی جلوگیری شود.
انواع رله مشعل و کاربردهای آن‌ها
رله مشعل یکی از اجزای مهم در سیستم‌های گرمایشی است که وظیفه کنترل عملکرد مشعل و ایمنی آن را بر عهده دارد. این قطعه در مدل‌های مختلف و با برندهای گوناگون عرضه می‌شود که هرکدام دارای ویژگی‌ها و کاربردهای خاصی هستند. در ادامه، برخی از انواع رله مشعل و کاربردهای آن‌ها را بررسی می‌کنیم.

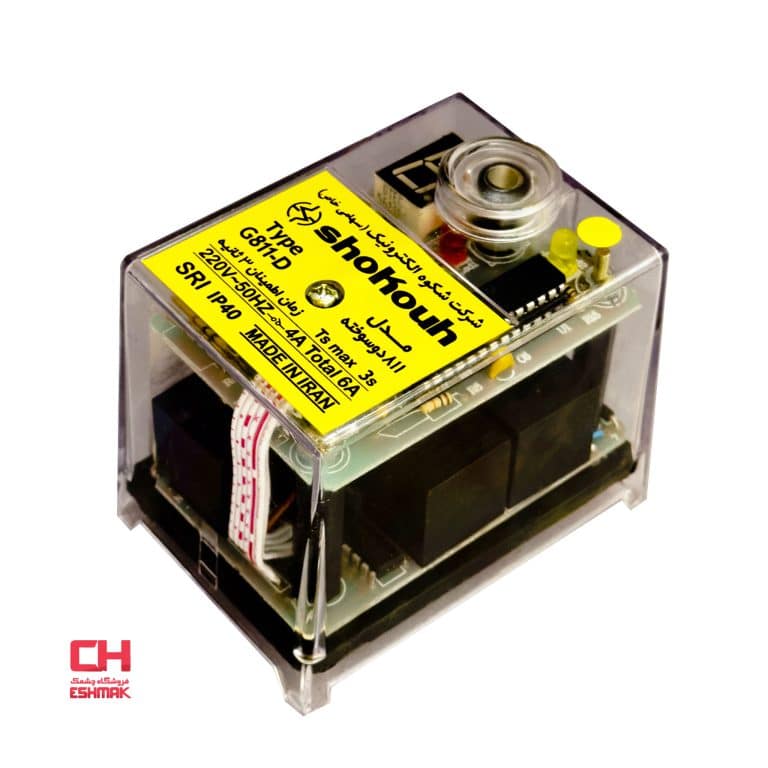

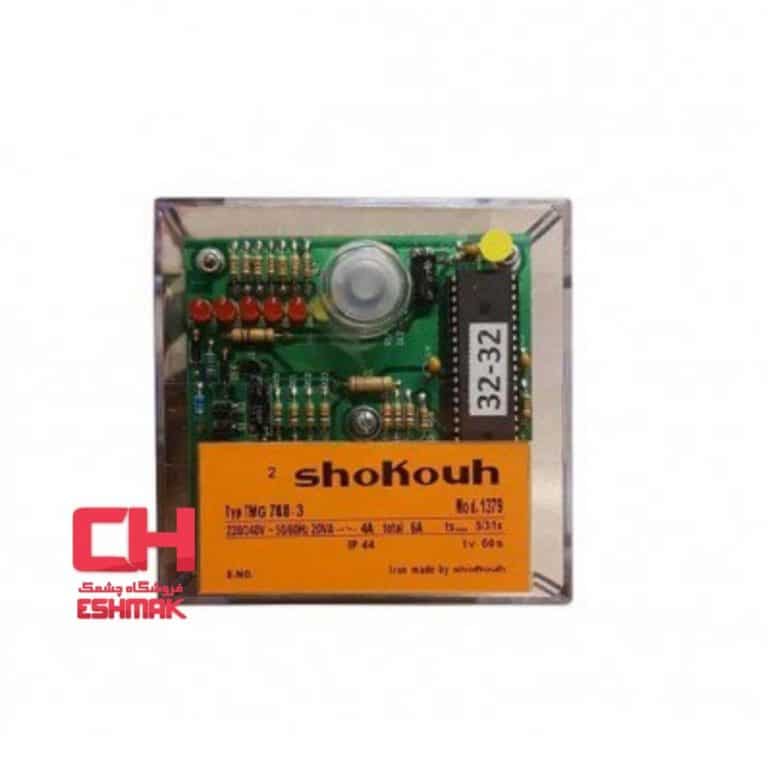

رله مشعل شکوه
رله مشعل شکوه یکی از محصولات تولید داخل است که برای مشعل‌های گازسوز و گازوئیل‌سوز استفاده می‌شود. این رله‌ها در مدل‌های مختلف مانند LME و LMG تولید شده و به دلیل کیفیت مناسب و قیمت اقتصادی، در بسیاری از موتورخانه‌ها و تاسیسات گرمایشی کاربرد دارند. ویژگی‌های این رله شامل کنترل شعله، بررسی عملکرد فن، زمان‌بندی دقیق و قابلیت استفاده در سیستم‌های گرمایشی متوسط و بزرگ است.
رله‌های شکوه معمولاً در دیگ‌های آب گرم، بخار و تجهیزات گرمایشی صنعتی مورد استفاده قرار می‌گیرند. به دلیل تولید داخلی، این رله‌ها از خدمات پس از فروش و تامین قطعات مناسبی برخوردار هستند و گزینه‌ای مقرون‌به‌صرفه برای کاربران ایرانی محسوب می‌شوند.
رله مشعل اخگر
رله مشعل اخگر یکی دیگر از محصولات ایرانی است که در مشعل‌های گازسوز و گازوئیل‌سوز کاربرد دارد. این رله‌ها به دلیل کیفیت مناسب، طول عمر بالا و قیمت اقتصادی، در سیستم‌های گرمایشی مختلف مورد استفاده قرار می‌گیرند.
رله‌های اخگر معمولاً دارای سیستم کنترل شعله با فتوسل و الکترود یونیزاسیون هستند و ایمنی بالایی را برای مشعل فراهم می‌کنند. این رله‌ها در دیگ‌های آب گرم، موتورخانه‌های گرمایشی و حتی برخی از کاربردهای صنعتی مورد استفاده قرار می‌گیرند. یکی از مزایای این رله، سازگاری آن با مشعل‌های داخلی و خدمات پس از فروش مناسب است که باعث محبوبیت آن در بازار ایران شده است.
رله مشعل برهما
رله مشعل برهما (Brahma) یک برند ایتالیایی است که به دلیل کیفیت ساخت بالا و عملکرد مطمئن، در بسیاری از مشعل‌های صنعتی و خانگی استفاده می‌شود. این رله‌ها معمولاً برای مشعل‌های گازسوز و گازوئیل‌سوز طراحی شده‌اند و از فناوری‌های پیشرفته‌ای برای افزایش ایمنی و کارایی برخوردارند.
ویژگی‌های بارز رله‌های برهما شامل کنترل دقیق شعله، تشخیص سریع مشکلات احتراق، حفاظت از سیستم در برابر خرابی و قابلیت کار در شرایط سخت محیطی است. این رله‌ها معمولاً در دیگ‌های بخار، تجهیزات حرارتی صنعتی و موتورخانه‌های بزرگ کاربرد دارند. با وجود قیمت بالاتر نسبت به برندهای داخلی، کیفیت و دوام بالا، آن را به یکی از گزینه‌های محبوب تبدیل کرده است.
رله مشعل تکسان
رله مشعل تکسان یکی از برندهای داخلی است که برای کنترل مشعل‌های گازی و گازوئیلی طراحی شده است. این رله‌ها به دلیل ساختار ساده، کارایی مناسب و قیمت اقتصادی، درموتورخانه‌های مسکونی و صنعتی کاربرد دارند.رله‌های تکسان دارای سیستم تشخیص شعله، کنترل فن و محافظت در برابر خرابی‌های احتمالی هستند. این رله‌ها معمولاً در دیگ‌های آب گرم، بخار و سیستم‌های گرمایشی مرکزی استفاده می‌شوند. یکی از مزایای این رله، تأمین آسان قطعات یدکی و پشتیبانی مناسب در بازار ایران است.
رله مشعل دیگ بخار
رله‌های مخصوص مشعل دیگ بخار باید توانایی کار در شرایط سخت و فشار بالا را داشته باشند. این رله‌ها معمولاً دارای کنترل‌های ایمنی پیشرفته برای جلوگیری از خاموشی ناگهانی مشعل و مشکلات احتراق هستند. رله‌های مشعل دیگ بخار معمولاً از برندهای معتبری مانند زیمنس، برهما و ساترونیک انتخاب می‌شوند. این رله‌ها قابلیت تشخیص دقیق وضعیت شعله و تنظیم خودکار برای بهینه‌سازی احتراق را دارند. استفاده از این نوع رله‌ها در دیگ‌های بخار صنعتی باعث افزایش ایمنی، کاهش مصرف سوخت و بهبود عملکرد کلی سیستم می‌شود.
رله مشعل زیمنس
رله مشعل زیمنس یکی از برندهای معتبر آلمانی است که در مشعل‌های صنعتی و پیشرفته کاربرد دارد. این رله‌ها دارای فناوری‌های پیشرفته‌ای مانند کنترل دقیق شعله، تنظیم خودکار پارامترهای احتراق و سیستم‌های حفاظتی چندلایه هستند.
رله‌های زیمنس معمولاً در دیگ‌های بخار، کوره‌های صنعتی و تجهیزات گرمایشی بزرگ مورد استفاده قرار می‌گیرند. یکی از مزایای اصلی این رله‌ها، دقت بالا و دوام طولانی‌مدت است که آن را به گزینه‌ای ایده‌آل برای تاسیسات حساس و پرمصرف تبدیل کرده است.
رله مشعل ساترونیک
رله‌های ساترونیک (Satronic) یکی دیگر از برندهای معتبر اروپایی هستند که در مشعل‌های گازسوز و گازوئیل‌سوز مورد استفاده قرار می‌گیرند. این رله‌ها از نظر دقت و ایمنی در سطح بالایی قرار دارند و به‌طور گسترده در سیستم‌های گرمایشی صنعتی و خانگی به کار می‌روند.رله‌های ساترونیک دارای ویژگی‌هایی مانند زمان‌بندی دقیق، قابلیت تشخیص خرابی و سیستم‌های ایمنی پیشرفته هستند. این رله‌ها در موتورخانه‌های بزرگ، دیگ‌های بخار و تجهیزات گرمایشی صنعتی استفاده می‌شوند.
رله مشعل موتورخانه
رله‌های مخصوص موتورخانه برای کنترل مشعل‌های گازسوز و گازوئیلی در سیستم‌های گرمایشی مرکزی طراحی شده‌اند. این رله‌ها نقش مهمی در عملکرد ایمن و بهینه موتورخانه دارند.
رله‌های موتورخانه معمولاً دارای قابلیت‌های کنترل شعله، بررسی وضعیت فن و حفاظت در برابر قطع ناگهانی سوخت هستند. انتخاب یک راه مناسب برای موتورخانه باعث افزایش بهره‌وری، کاهش مصرف سوخت و افزایش ایمنی سیستم گرمایشی می‌شود.
رله مشعل هانیول
رله مشعل هانیول (Honeywell) یکی از برندهای مطرح آمریکایی است که به دلیل کیفیت و دقت بالا، در بسیاری از مشعل‌های صنعتی و خانگی به کار می‌رود. این رله‌ها دارای سیستم‌های حفاظتی پیشرفته و قابلیت تنظیم دقیق پارامترهای احتراق هستند.رله‌های هانیول معمولاً در سیستم‌های گرمایشی بزرگ، دیگ‌های بخار و تاسیسات صنعتی مورد استفاده قرار می‌گیرند. یکی از ویژگی‌های این رله‌ها، طول عمر بالا و عملکرد پایدار در شرایط مختلف است.
رله مشعل گازی ایران رادیاتور
رله‌های مشعل گازی ایران رادیاتور برای کنترل مشعل‌های گازسوز این برند طراحی شده‌اند. این رله‌ها دارای عملکردی دقیق و ایمن هستند و برای سیستم‌های گرمایشی مسکونی و صنعتی مناسب‌اند.رله‌های ایران رادیاتور دارای قابلیت‌هایی مانند بررسی وضعیت شعله، کنترل فن و محافظت در برابر قطع ناگهانی سوخت هستند. این رله‌ها به دلیل سازگاری بالا با محصولات ایران رادیاتور و قیمت مناسب، گزینه‌ای پرطرفدار در بازار ایران محسوب می‌شوند.
قیمت رله مشعل و عوامل مؤثر بر آن
قیمت رله مشعل به عوامل مختلفی بستگی دارد، ازجمله برند، نوع سوخت، قابلیت‌های فنی و شرایط بازار. برندهای معتبر مانند زیمنس، هانیول و برهما معمولاً قیمت بالاتری دارند، درحالی‌که برندهای داخلی مانند شکوه و اخگر اقتصادی‌تر هستند. نوع سوخت نیز تاثیرگذار است؛ رله‌های گازوئیلی و دوگانه‌سوز معمولاً گران‌تر از مدل‌های گازسوز هستند.
همچنین، وجود ویژگی‌هایی مانند تایمر داخلی، سیستم‌های حفاظتی پیشرفته و کنترل دیجیتال باعث افزایش قیمت می‌شود. نوسانات ارزی، هزینه‌های واردات و میزان تقاضا در بازار نیز از دیگر عوامل مؤثر بر قیمت رله مشعل هستند. برای مشاهده محصولات و خرید، می‌توانید به بخش اتوماسیون صنعتی مراجعه کنید.
نکات مهم در نصب و تعمیر رله مشعل
نصب و تعمیر رله مشعل نیاز به دقت و رعایت استانداردهای ایمنی دارد. برای جلوگیری از خرابی زودرس، باید سیم‌کشی صحیح، ولتاژ مناسب و شرایط محیطی را در نظر گرفت. همچنین، استفاده از تجهیزات تست و بررسی عملکرد مشعل قبل از راه‌اندازی، از بروز مشکلات احتمالی جلوگیری می‌کند. در صورت خرابی، بهتر است ابتدا قطعات جانبی مانند فتوسل و شیر برقی بررسی شوند. انتخاب یک رله متناسب با نوع مشعل و سیستم گرمایشی، علاوه بر بهبود عملکرد، باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری می‌شود.
تستر رله مشعل و نحوه استفاده از آن
تستر رله مشعل ابزاری کاربردی برای بررسی عملکرد رله و تشخیص ایرادات احتمالی آن است. این دستگاه قابلیت بررسی صحت عملکرد مدارهای کنترلی، زمان‌بندی روشن و خاموش شدن، و وضعیت فتوسل را دارد. برای استفاده از تستر، ابتدا باید ژله را از مدار خارج کرده و به تستر متصل کرد. سپس با تنظیم پارامترهای مناسب، می‌توان واکنش رله را در شرایط مختلف بررسی کرد. استفاده از تستر به تعمیرکاران کمک می‌کند تا مشکلات رله را بدون نیاز به تعویض قطعه تشخیص داده و از هزینه‌های اضافی جلوگیری کنند.
تعمیر رله مشعل گازی شکوه
رله مشعل گازی شکوه یکی از پرکاربردترین رله‌های موجود در بازار ایران است که در صورت خرابی، می‌توان آن را تعمیر کرد. ابتدا باید اتصالات و سیم‌کشی بررسی شوند تا از صحت جریان برق اطمینان حاصل شود. سپس فتوسل و جرقه‌زن را تست کنید، زیرا خرابی این قطعات می‌تواند باعث عملکرد نادرست رله شود. در صورت نیاز، قطعات داخلی مانند رله‌های الکترومکانیکی یا خازن‌ها را تعویض کنید. برای افزایش عمر مفید رله، پیشنهاد می‌شود از نوسان‌گیر برق و تجهیزات حفاظتی استفاده شود تا از آسیب‌های ناشی از تغییرات ولتاژ جلوگیری گردد.
نقشه رله مشعل و نحوه سیم‌کشی
نصب صحیح رله مشعل نیازمند شناخت دقیق نقشه سیم‌کشی آن است. هر رله دارای پایه‌های مشخصی برای ورودی برق، خروجی کنترل فن، جرقه‌زن و شیر برقی است که باید طبق استانداردهای مشخص متصل شوند. اشتباه در سیم‌کشی ممکن است باعث عملکرد نامناسب مشعل یا حتی خرابی تجهیزات شود. قبل از نصب، حتماً دفترچه راهنمای رله را مطالعه کنید و از ولتاژ مناسب برای اتصالات استفاده کنید. برای افزایش ایمنی، توصیه می‌شود از فیوز حفاظتی و ارت مناسب استفاده شود تا از خطرات احتمالی مانند اتصال کوتاه یا برق‌گرفتگی جلوگیری شود.

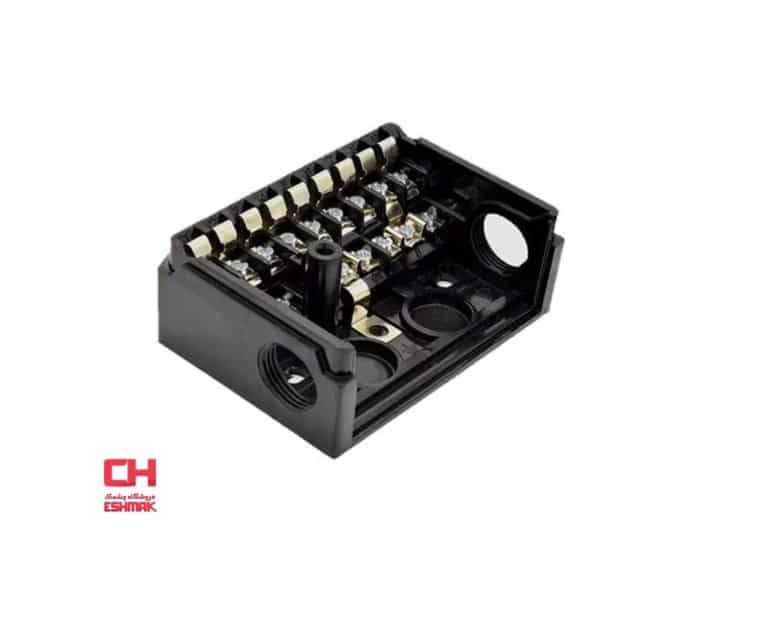

پایه رله مشعل و استانداردهای لازم
پایه رله مشعل نقش مهمی در نصب ایمن و عملکرد صحیح آن دارد. این پایه‌ها معمولاً از جنس پلاستیک مقاوم به حرارت یا فلز با روکش عایق ساخته می‌شوند. استانداردهای لازم برای پایه رله شامل ابعاد دقیق برای جای‌گذاری صحیح، مقاومت در برابر حرارت و فشار، و عایق‌بندی مناسب در برابر جریان برق است. هنگام نصب، باید اطمینان حاصل شود که پایه به درستی در جای خود قرار گرفته و اتصالات محکم و بدون نشتی برق باشند. استفاده از پایه‌های غیراستاندارد می‌تواند باعث مشکلاتی مانند اتصال ناقص، افت ولتاژ و حتی خرابی رله شود.
خرید رله مشعل با بهترین کیفیت و گارانتی معتبر
برای خرید رله مشعل با کیفیت، باید به عواملی مانند برند، نوع سوخت، مشخصات فنی و گارانتی توجه کرد. برندهای معتبر مانند زیمنس، هانیول، برهما و ساترونیک به دلیل عملکرد دقیق و عمر طولانی، گزینه‌های ایده‌آلی هستند. در بازار ایران، برندهای داخلی مانند شکوه و اخگر نیز به دلیل قیمت مناسب و خدمات پس از فروش، محبوبیت دارند.
انتخاب فروشگاه معتبر با گارانتی رسمی اهمیت زیادی دارد، زیرا تضمین‌کننده کیفیت و اصالت کالا است. همچنین، مشورت با کارشناسان فنی قبل از خرید، کمک می‌کند تا بهترین گزینه متناسب با نوع مشعل و نیاز سیستم گرمایشی انتخاب شود. برای مشاهده و خرید، به فروشگاه تاسیسات چشمک مراجعه کنید.
