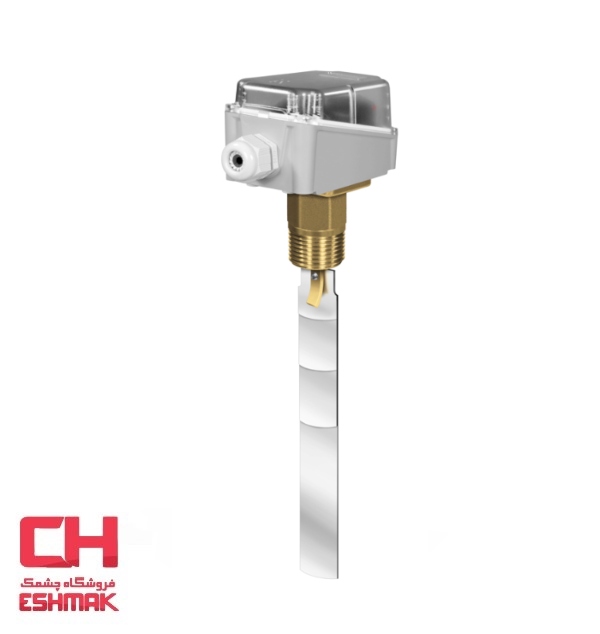

فلو سوئیچ تیغه ای IT مدل SF1K

فلو سوئیچ تیغه‌ای IT مدل SF1K | کنترل هوشمند جریان سیالات

فلو سوئیچ تیغه‌ای مدل SF1K محصولی از برند معتبر ایتالیایی Industrie Technik (IT) است که برای پایش و کنترل جریان سیالات در لوله‌های صنعتی و تأسیساتی طراحی شده است. این دستگاه با استفاده از یک تیغه که در مسیر جریان قرار می‌گیرد، در صورت کمبود یا قطع جریان، یک سیگنال آلارم تولید می‌کند و از تجهیزات downstream در برابر کار در حالت خشک یا بدون سیال محافظت می‌نماید.

ویژگی فنی فلو سوئیچ تیغه ای IT مدل SF1K

• بدنه برنجی
• طول تیغه تا 6 اینچ
• تیغه از استیل ضدزنگ AISI316L
• حداکثر فشار کاری 11 بار
• مناسب برای لوله 1 تا 8 اینچ
• دمای کاری سیال -40 تا 120 درجه سانتی گراد
• دمای محیط نصب -40 تا 85 درجه سانتی گراد
• درجه حفاظت IP65 (مقاوم در برابر نفوذ گرد وغبار و پاشش آب)
• کنتاکت خروجی میکروسوئیچ SPDT
• اتصال به لوله 1 اینچ رزوه ای
• ابعاد 65*62*140 میلی متر

نحوه عملکرد فلو سوئیچ تیغه ای IT مدل SF1K

عملکرد در شرایط عادی (وجود جریان سیال)

در شرایط عادی که سیال با دبی مناسب در لوله جریان دارد، تیغه استیل ضدزنگ AISI 316L که در مسیر جریان قرار گرفته، تحت تأثیر نیروی هیدرولیکی قرار گرفته و به سمت پایین خم می‌شود. این حرکت مکانیکی از طریق یک محور به میکروسوئیچ SPDT درون محفظه منتقل شده و وضعیت کنتاکت‌ها را تغییر می‌دهد.

در این حالت، پایه مشترک (با رنگ قرمز) به پایه نرمال‌باز یا NO (با رنگ سفید) متصل می‌شود و مدار مربوطه بسته می‌گردد. این وضعیت به منزله ارسال سیگنال "جریان موجود" به سیستم کنترل مرکزی یا تجهیزات downstream محسوب می‌شود و پمپ  می‌تواند به فعالیت عادی خود ادامه دهند.

عملکرد در شرایط آلارم (کمبود یا قطع جریان)

هنگامی که دبی سیال به زیر مقدار تنظیم‌شده Cut-off کاهش یابد یا جریان به کلی قطع گردد، نیروی وارده بر تیغه کاهش می‌یابد. در این لحظه، فنر برگشتی تعبیه‌شده در سازوکار داخلی، تیغه را به حالت اولیه (قائم) بازمی‌گرداند. این تغییر وضعیت مجدداً به میکروسوئیچ منتقل شده و کنتاکت‌ها را جابه‌جا می‌کند.

در این وضعیت، پایه مشترک (قرمز) از پایه سفید (NO) جدا شده و به پایه نرمال‌بسته یا NC (با رنگ آبی) متصل می‌شود که منجر به موارد زیر می‌گردد:

تنظیم نقطه قطع جریان (کالیبراسیون حساسیت)

فلو سوئیچ SF1K به گونه‌ای طراحی شده که کاربر می‌تواند نقطه قطع جریان (Cut-off) را متناسب با نیاز سیستم خود تنظیم نماید. این تنظیم از طریق پیچ کالیبراسیون واقع بر روی بدنه دستگاه انجام می‌شود:

انتخاب موقعیت مناسب نصب

رعایت جهت جریان سیال

روی بدنه فلو سوئیچ یک فلش راهنما حک شده است که جهت صحیح نصب را نشان می‌دهد. این فلش باید دقیقاً هم‌جهت با مسیر جریان سیال در لوله باشد. نصب برعکس، موجب عملکرد نادرست و عدم تشخیص صحیح جریان خواهد شد.

کاربرد فلو سوئیچ تیغه ای IT مدل SF1K در صنعت و تأسیسات

این محصول به دلیل طراحی مقاوم و محدوده تنظیم گسترده، در طیف وسیعی از سیستم‌ها مورد استفاده قرار می‌گیرد:

• سیستم‌های گرمایشی و تهویه مطبوع (HVAC)

• چیلرها و سیستم‌های سرمایشی

• پمپ‌های حرارتی (Heat Pumps)

• سیستم‌های آبرسانی و حفاظت از پمپ‌ها

• خطوط انتقال آب و سیالات غیرخورنده (با بدنه برنجی)

چرا فلو سوئیچ تیغه‌ای IT مدل SF1K را انتخاب کنیم؟

• کیفیت اروپایی: ساخت ایتالیا با استانداردهای صنعتی بالا

• دوام بالا: بدنه برنجی و تیغه استیل ضدزنگ AISI 316L

• تنوع کاربرد: مناسب برای طیف گسترده‌ای از سیالات و دماها

• نصب آسان: همراه با ۴ تیغه قابل تنظیم برای سایزهای مختلف لوله

• قابلیت اطمینان: دارای درجه حفاظت IP65 و گواهینامه CE

سوالات متداول

۱. آیا این فلو سوئیچ برای سیالات خورنده مناسب است؟ خیر، مدل SF1K با بدنه برنجی برای سیالات معمولی مانند آب طراحی شده است.

۲. حداکثر دمای کاری این محصول چقدر است؟ دمای کاری سیال تا ۱۲۰+ درجه سانتی‌گراد و دمای محیط تا ۸۵+ درجه سانتی‌گراد مجاز است.

۳. آیا برای نصب به ابزار خاصی نیاز است؟ خیر، نصب با استفاده از رزوه R1" روی لوله انجام می‌شود و تنظیمات با یک آچار قابل انجام است.

خرید فلو سوئیچ تیغه ای IT مدل SF1K

فلو سوئیچ تیغه‌ای SF1K را با بهترین قیمت و ضمانت اصالت کالا از سایت چشمک تهیه کنید. برای مشاوره فنی و انتخاب مدل مناسب، با کارشناسان ما تماس بگیرید.
